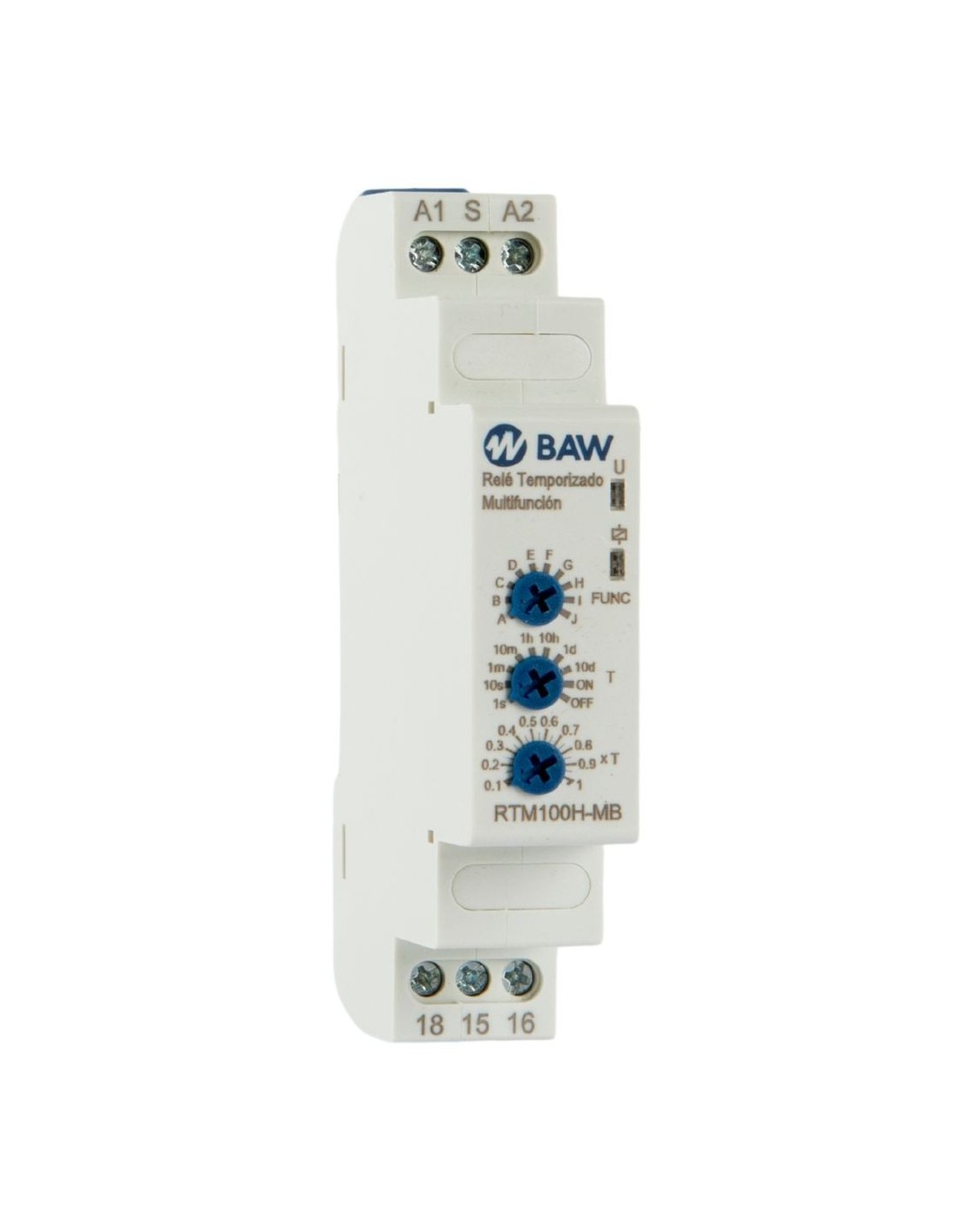

RELÉ MULTIFUNCIÓN - MULTIRANGO - MULTITENSIÓN MODELO RTM100H-MB MARCA BAW Relé electrónico multifunción, multirango y multitensión. Acondiciona los impulsos de entrada para obtener impulsos de salida absolutamente precisos. Su contacto de salida opera en una secuencia predeterminada conforme al modo de funcionamiento configurado, la temporización es ajustable y comienza a partir del instante en que se aplica tensión a los bornes de alimentación (A1-A2) y/o al contacto de control (Y). . Posee 8 rangos de temporización que permiten cubrir de 0,1 segundo a 100 horas, la selección del rango y el ajuste fino de tiempo se realizan mediante selectores situados en la parte frontal del relé. Un microcontrolador de diseño avanzado y específico brinda excelentes prestaciones de precisión y repetitividad.
. Posee también 10 modos de operación:
1 - A la conexión
2 - a la desconexión
3 - intermitente OFF
4 - intermitente ON
5 - a la desconexión p/contacto
6 - a la desconexión p/impulso
7 - a la desconexión por apertura de contacto
8 - impulso a la conexión y desconexión p/contacto
9 - biestable
10 - generador de pulso (ver en las fotos los diagramas de cada función). CARACTERÍSTICAS TÉCNICAS: . Tensión de operación (Us): 24-240 Vca/cc 50/60 Hz . Tensión de aislación (Ui): 400V . Rango de tiempo: 0,1 segundo a 100 horas. . Precisión de ajuste: < o igual a 5% . Repetitividad: < o igual a 0,2% . Desenergización: 200ms . Duración mínima de impulso: 50ms . Capacidad de cierre/apertura: 20A 0,5s . Fusible: 4A gG . Temperatura de operación: -5°C a 40°C . Capacidad de carga de contactos: Ith: 5A, Ue/Ie: AC-15 1,5A/240V, DC-13 0,1A/220V . Consumo: CA < o igual a 1,5VA – CC: 1W . Norma: IEC 60947-5-1
